銅箔是印制電路板重要的原材料之一、隨著電子信息的發展，對銅箔的需求也是越來多，同其產品質量也影響著印刷線路板的優劣。而在銅箔的在生產中不可避免的會出現很多的缺陷問題。包括氧化點、凹凸點、黃點、黑點等問題。傳統人工檢測存在主觀意愿，容易產生漏檢、誤檢等問題。那么我們今天就來說說機器視覺檢測是怎么實現瑕疵檢測的。

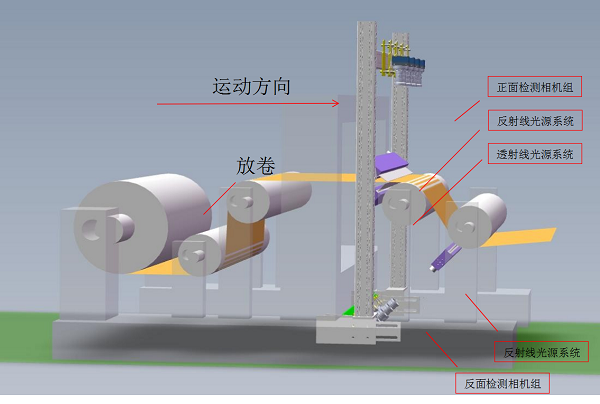

一、銅箔在線檢測設備整體結構示意圖
正面檢測相機組有4/5套8K線掃相機，用于檢測銅箔正面的表面瑕疵。
反面檢測相機組也有4/5套8K線掃相機用于檢測銅箔反面的表面瑕疵。
二、銅箔在線檢測設備基本參數
1、檢測幅寬：1500mm
2、鋰箔厚度：3um~20um
3、鋰箔運行速度：100m/min(max)
4、檢測面：正面和反面
5、檢測的最小尺寸精度：按照1500mm幅寬的檢測精度

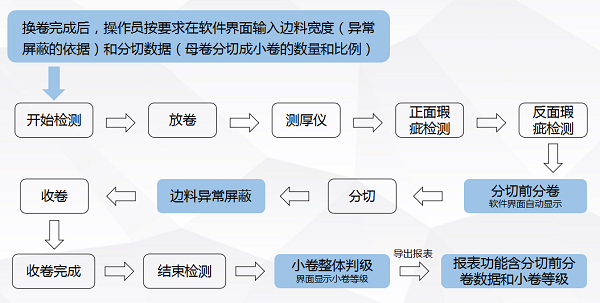

三、銅箔在線檢測設備工藝流程
四、銅箔在線檢測設備檢測原理
系統整體采用工業相機在線圖像掃描的工作原理，在生產線高速生產的狀態下，采用特定波長的高亮LED工業線光源照射產品表面，通過工業相機實時掃描并采集光源照射處的產品圖像。經過IQD-Fast圖像算法進行瑕疵識別處理。由于瑕疵的成像圖片與正常產品的成像圖片存在灰階差異，通過深度學習處理、從而能夠精準發現產品的缺陷；同時根據事先采集各類瑕疵的圖像特征并記錄缺陷庫，實現瑕疵在線檢測、分類與后續處置。

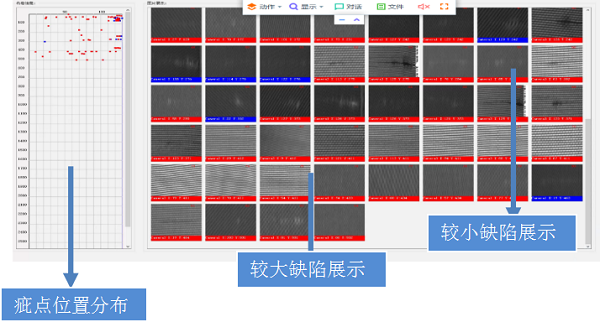

五、銅箔在線檢測設備圖像采集界面
六、銅箔在線檢測設備優勢
1、高精度檢測
方案可100%檢測出0.02平方毫米以上的疵點缺陷,滿足客戶的不斷提升的產品品質要求。
2、遠程數據庫
可以對生產的每卷材料進行精確的質量統計,詳細的缺陷記錄(大小和位置)和統計為生產工藝及設備狀態調整提供了方便;離線分析,用于后續分切和質量管理,可有效保證產品質量。
3、定位標識功能
每生產一卷產品，系統會自動對這一卷產品的表面缺陷進行統計，同時打印出統計標簽，貼在每一卷產品上，跟隨產品發放下游。這樣用戶就可以通過每一卷產品上面的標簽對產品進行評級，從而有效的用于分配不同質量要求的用途。
4、輸入輸出報警
當系統檢測到疵點時進行聲光報警，也可在系統中加入其他連鎖I/O輸出。
5、報表統計及打印
報表統計及打印EXCEL缺陷明細表，便于用戶做進一步的查詢，分析，建檔。
