一維條形碼(以下簡稱“一維碼”)作為條形碼的重要分支，在日常生活中十分常見。它能存儲包含產地、日期、商品類別等諸多信息，具有經濟實用、輸入快、可靠性高、信息量大以及易轉移等優點，廣泛應用于工業、農業、生物醫療等領域。但是生產會有很多的缺陷?比如斷碼、白點等等。那么機器視覺系統是怎么解決這個問題的呢？
【瑕疵類型】

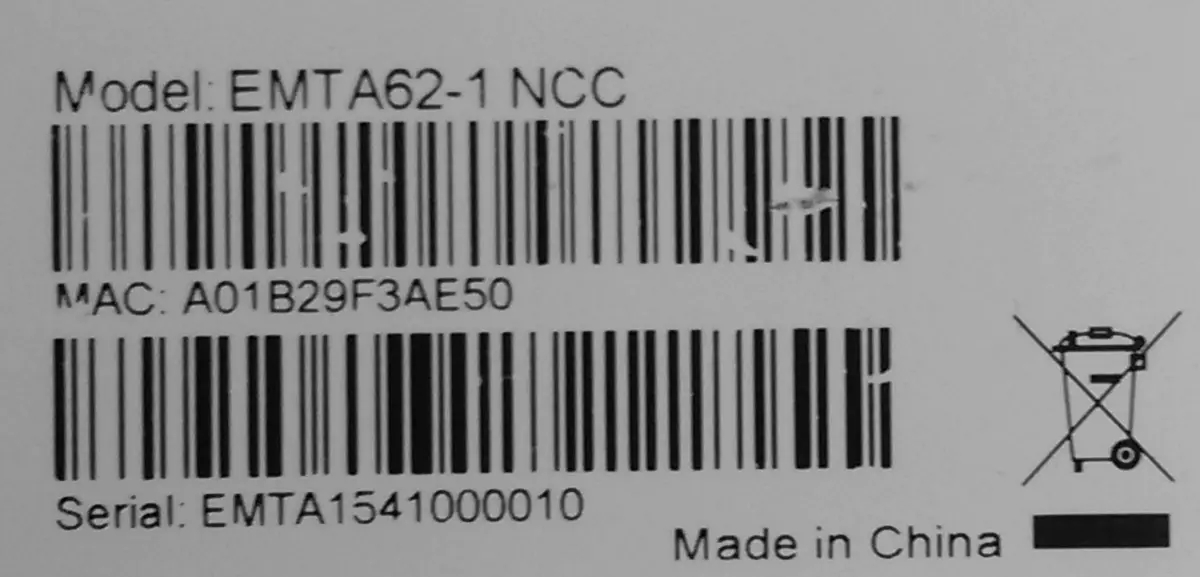

條碼中可能存在的斷碼、白點、黑點等影響條碼外觀的瑕疵，檢測這些瑕疵，并用紅色矩形框將其標出。
【缺陷檢測步驟】
① 預處理：對圖形進行二值化;
② 確定ROI：圖形取反，膨脹，得到最大的兩個連通域目標，即為兩個條碼區域ROI;
③ 取條碼圖形：將ROI區域與原圖形做邏輯與操作,得到只有原條碼的圖片;
④ 去噪：中值濾波，去除過小的噪聲，并讓過小的缺陷橫向特征更明顯;
⑤ 去條碼：再次取反，進行開運算,先通過腐蝕操作使用長橫條形狀內核去除豎碼條，再通過膨脹操作讓缺陷部分更突出;
⑥ 確定缺陷塊：將去除了豎條碼區域的圖像和ROI區域做與運算，得到缺陷小塊集合;
⑦ 優化：不同內核的多次中值濾波，進一步濾去未消除干凈的豎條碼，再次膨脹突出缺陷;

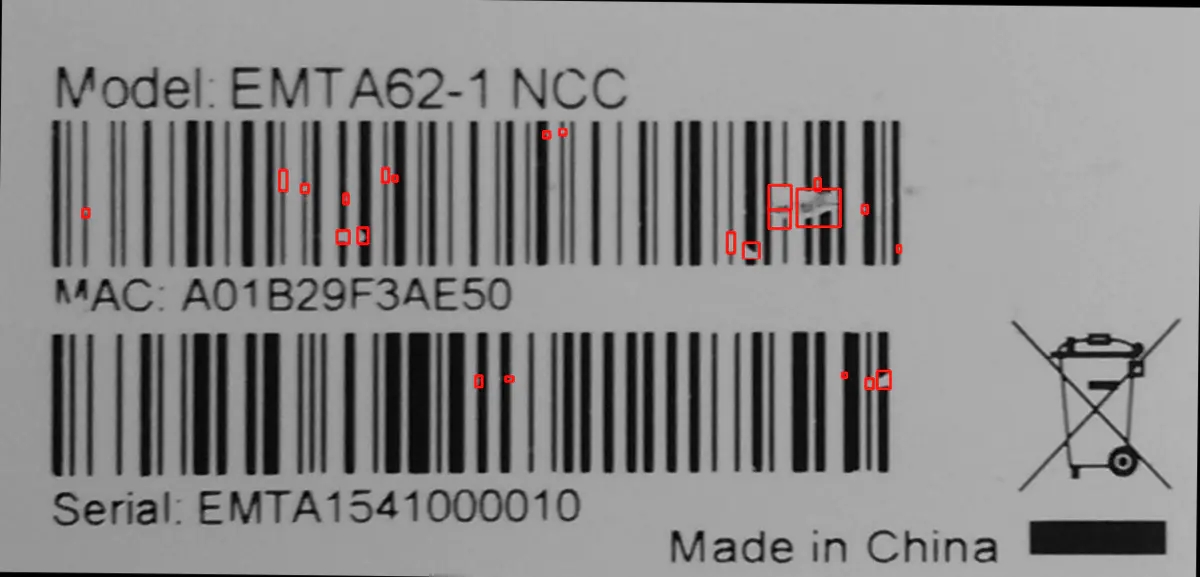

⑧ 標記：使用紅色矩形框對各連通域進行標記。
小結：一維碼瑕疵檢測能更好提高一維碼的質量問題和生產效率，如果你存在視覺檢測的問題。那么不妨可以和我們取得聯系，我們有一對一的顧問和你對接。
